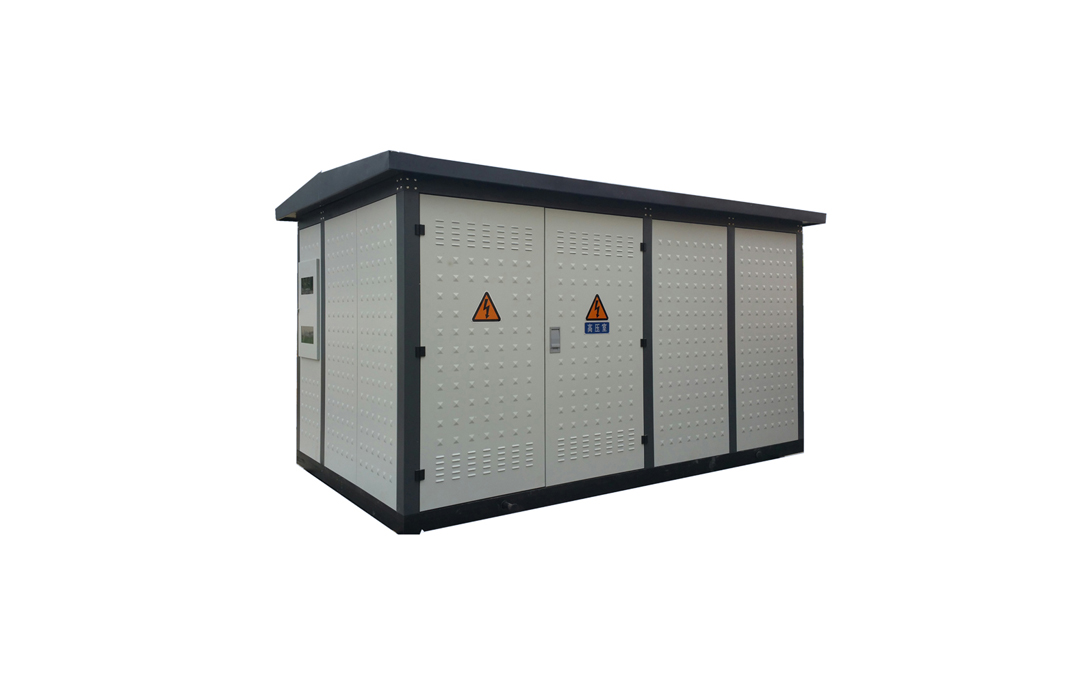

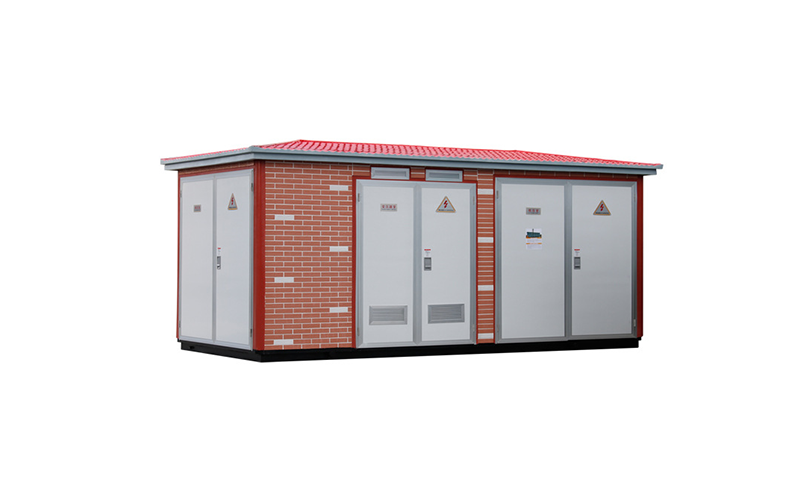

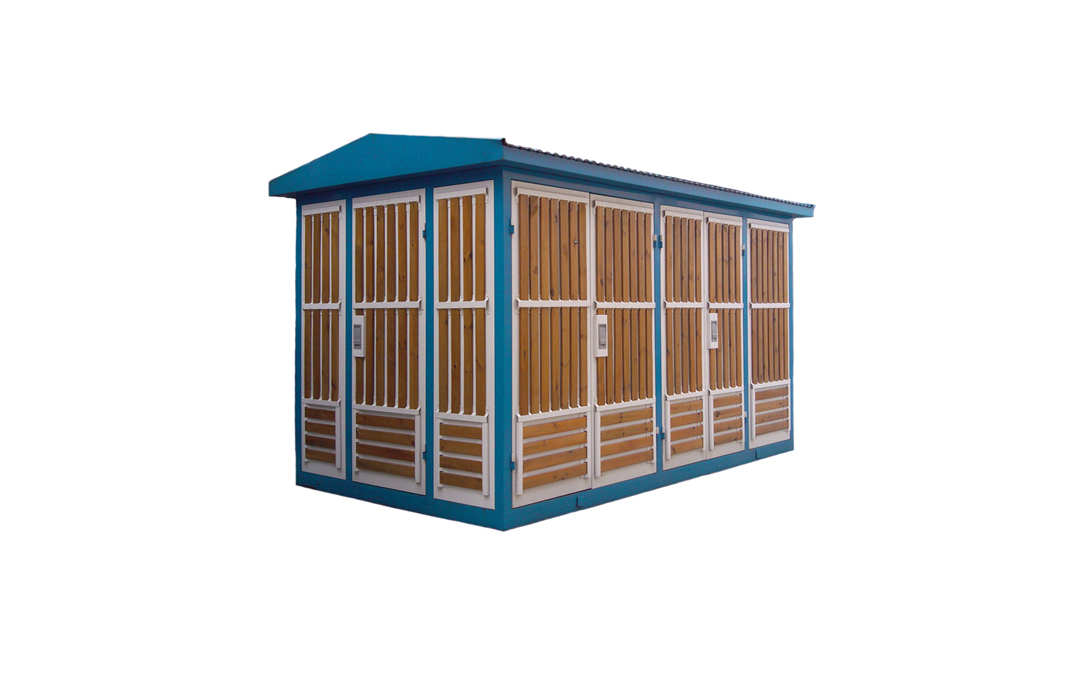

YB□-12/0.4欧式变电站

产品介绍

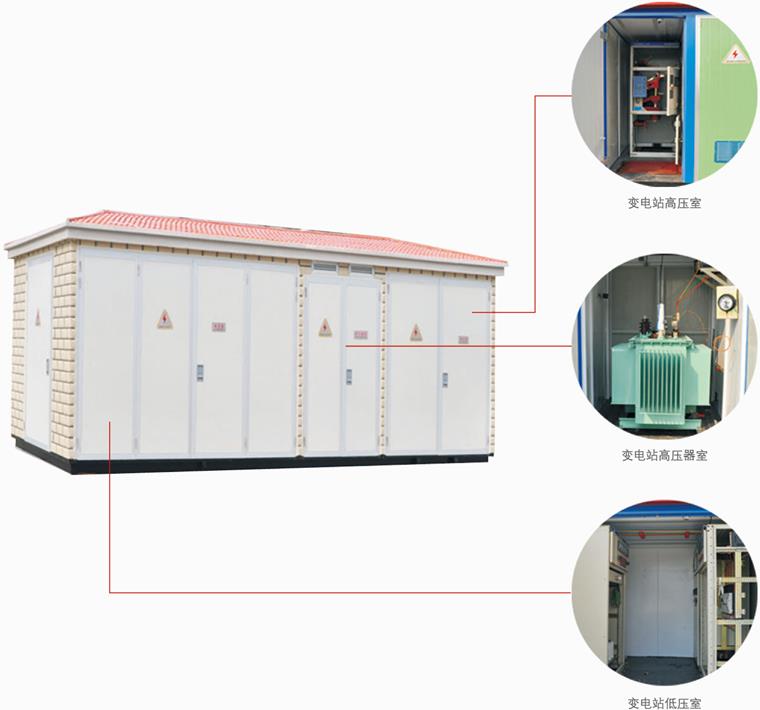

组成
变压器
智能型体化变电站选用低损耗、油浸式、全密封S9、S10、S11系列变压器，也可选用树脂绝缘或NOMEX纸绝缘环保型干式变压器，底部可配有小车，变压器可方便地进出。

高压侧
智能型体化变电站高压般采用负荷开关一熔断器组合电器保护，熔断器相熔断后，三相联动脱扣，负荷开关有压气式、真空、六氟化硫等型式可选，可配电动操作机构，实现自动化升级：熔断器为高压限流熔断器，带撞击器，动作可靠，开断容量大，主要技术参数见下表。对于800kVA以上的变压器，可选用ZN12，ZN28，VS1等真空断路器保护。

低压侧
低压侧主开关采用万能式或智能型断路器，选择性保护；出线开关选用新型塑壳式开关体积小、飞弧短，*多可达30回路；智能型自动跟踪无功补偿装置，有接触器和无触点两种授切万式供用户选用

工作条件

1海拔高度不超过1000m；

2环境温度-25℃~+40℃；

3相对湿度：日平均值不大于95%，月平均值不大于90%；

4安装场所：无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈震动的场所，若超出以上条件时，用户可与我公司协商。

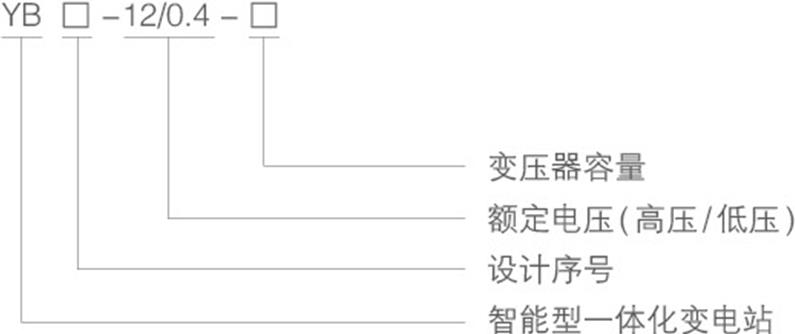

型号及含义

 适应场所

城市居民配电、小型二次变电站、开闭所、工矿企业、小区、商场、机场、地铁、风力发电、医院、体育场、铁路、隧道等。
